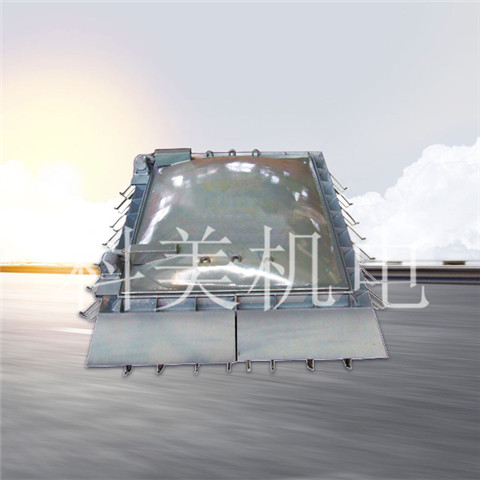

ML礦用薄殼防水閘門

一、產品介紹

《煤礦安全規程》要求，有水患威脅的礦井,必須安裝防水閘門。ML型防水閘門用在水

文條件復雜或有突水淹井危險的礦井，也可用于化工、冶金礦山的井下，作為安全隔水設

施，預防水患事故的發生。該系列產品結構新穎合理，耐高壓，抗壓可達10Mpa，且重量

輕，開關方便靈活。

二、技術規格及系列品種

ML型防水閘門技術規格及系列品種有：1700×2320（適用于600軌距巷道），及

2000×2320（適用于900軌距巷道）兩種規格，每個規格分1.6 Mpa、2.5 Mpa、3.2 Mpa、

4.0 Mpa、5.0 Mpa、6.0 Mpa、8.0 Mpa、10.0 Mpa共八個壓力等級，每套門又分左開閉、右

開閉兩種型式，本系列產品共32個品種。

三、產品結構

ML型防水閘門包括門扇、門框、拉緊裝置和門樞等部件，各部分的結構如下：

1、門扇由殼板、井字肋板和圈梁等組成，殼板采用超寬鋼板墊壓工藝，殼板與肋板為等量

級度，門扇與門樞之間采用甲萬形橡膠條密封。

2、 門框為工字形鋼板組合焊接件，除圈梁外，其余均埋入墻體內，門框底板面上在施工時

應焊有裝配用拉筋，以使與洞室鋼筋聯成一體。

3、 拉緊裝置為楔形板緊固方式，楔形板緊固行程為20.5㎜。

4、 門框采用滾動軸承，門扇關合后可沿水壓力方向移動7㎜達到密封效果。
